安裝要求
（一）安裝前應對筒體、齒輪、中空軸、減速機等主要零部件進行質量檢查，如有損傷和變形者，要事先進行處理。
（二）安裝前應先把安裝的零件清理干凈，帶有方向的零件，如階梯襯板、螺旋筒、揚料板等，一定要按技術要求安裝，不得裝反。
（三）兩主軸承底盤安裝后，必須檢查相對標高，其誤差小于1.5毫米，不允許進料端低于出料端，兩主軸承安裝后，它們的縱向中心線必須重合，其不重合度允差0.8毫米，它們的橫向中心線必須平行，其不平行度允差0.9毫米。
（四）軸承座安裝在底座上時，其結合面應均勻的接觸，局部間隙不得超過0.1毫米，不接觸處的邊緣長度 不大于100毫米，邊緣不接觸累計長度不得超過邊緣長度的15%。
（五）主軸承與空心軸頸配合必須刮研，接觸弧面下部900范圍內的刮研，應達到25平方毫米面積內不得少于3–4個斑點，并且在全長上均勻接觸。
（六）大、小兩齒輪嚙合時的接觸面積沿齒高不少于60%，沿齒寬不少于80%。
（七）安裝襯板時，襯板與襯板之間的間隙為5–10毫米，固定襯板的螺栓，應仔細地安好密封填料，墊圈及防松墊圈和螺母，以防漏出礦粉和襯板松動。
（八）齒輪罩組裝后，不得有漏油和齒輪碰撞現象，所有結合面一定要裝密封。

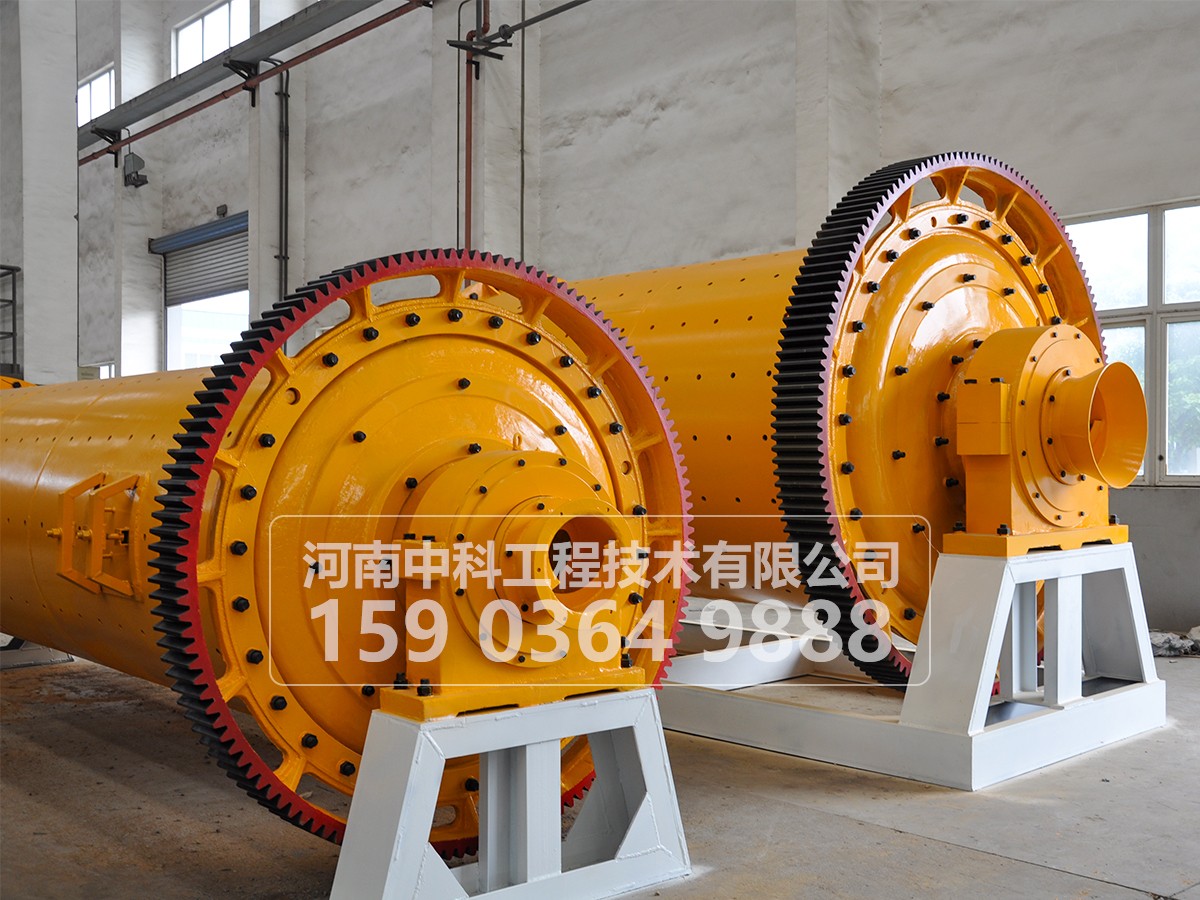

技術參數
規 格：Ф1830×7000
形 式：干式 、濕式
倉 數：2
筒體有效容積：16.24m3
筒體轉數：23.9r/min
出料粒度：0.074～0.8mm
生產能力：6～8t/h ﹙煅白﹚
裝球重量：20t
電動機型號：JR138–8
功 率：245kw
減速機型號：ZD60–9–Ⅰ（ Ⅱ）
速 比：i=4.5
重 量（不含研磨體）：36 t
外形尺寸：12320×4685×3750
